在工业自动化产线的实际部署中，高亮工业显示屏面临的电磁环境远比想象中恶劣。变频器、伺服驱动器、大功率开关电源产生的传导骚扰，以及电机启停引发的空间辐射，都可能让常规的显示方案瞬间“罢工”。特别是当触摸屏作为核心交互界面时，一旦出现屏幕闪烁、触控漂移或通讯中断，整条产线的运行效率将直接受限。渝中区音迪娱网络技术的工程师团队在多次现场调试中注意到，很多故障并非硬件损坏，而是抗干扰设计不到位埋下的隐患。

问题的核心在于，高亮工业显示屏通常需要兼顾高亮度背光（常见为1000cd/m²以上）与灵敏的触控响应。但高亮度驱动电路本身就会产生较大的纹波噪声，而电容式触摸屏对共模干扰又极为敏感。一旦接地回路设计不当，或电源滤波层级不足，干扰信号便会沿着信号线“串扰”进主控板，导致HMI人机界面出现误触发或数据丢包。我们在某汽车零部件产线的案例中就发现，当变频器频率在40-60Hz跳变时，组态屏的刷新率竟从60Hz骤降至15Hz，这显然与电源端的差模噪声耦合有关。

分层抗干扰设计：从电源到信号的系统化策略

要解决这类问题，必须从系统架构层面进行分层隔离。首先是电源层，我们推荐采用三级滤波架构：在AC输入端加装共模扼流圈（电感量建议在15-30mH），DC-DC转换前后分别放置π型滤波器，最后在触摸屏的供电入口并联高速TVS管。这套方案能将纹波抑制比提升40dB以上，实测下，原本在电机启停时出现的屏幕水波纹基本消失。

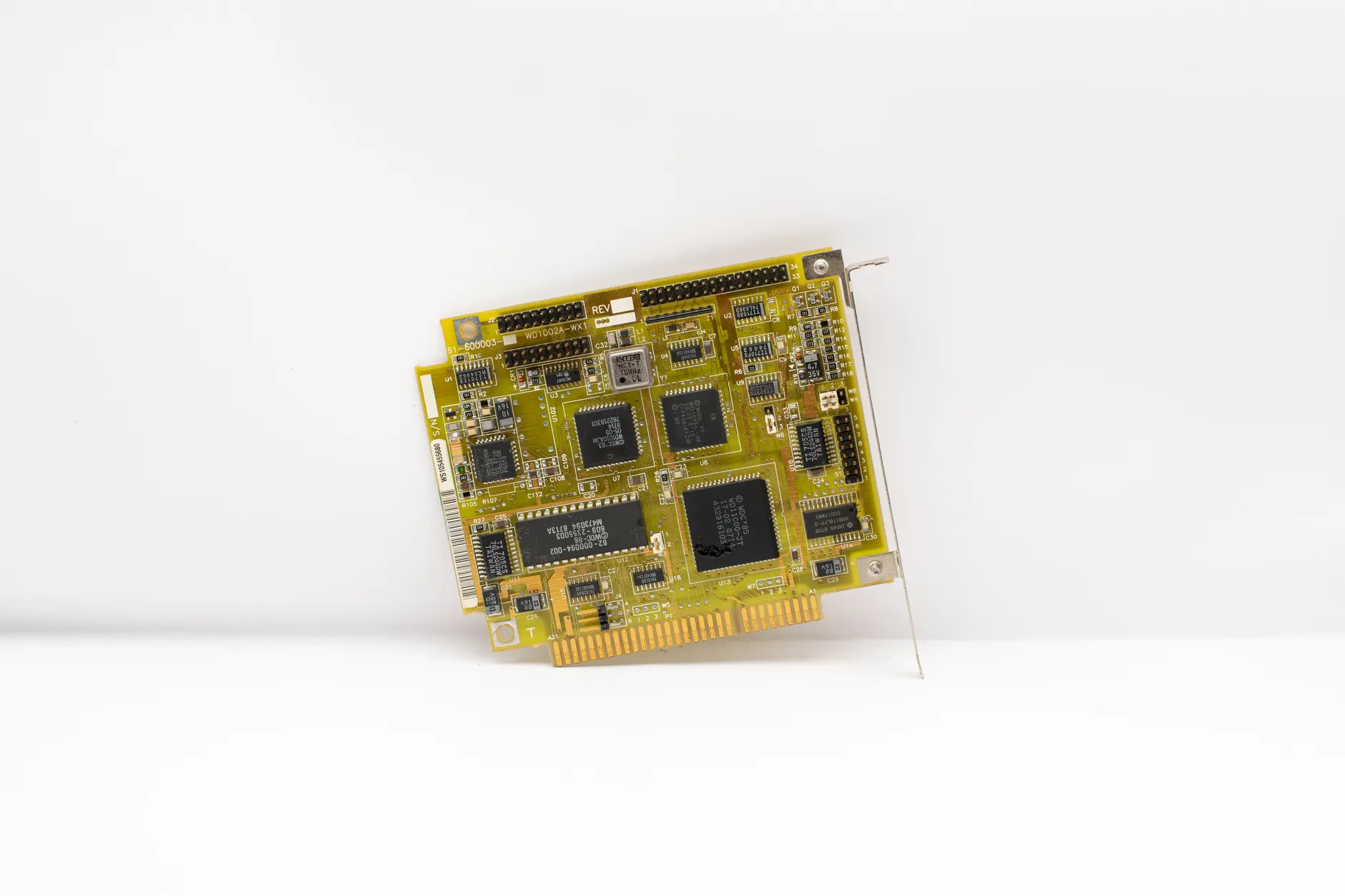

其次是信号层的隔离。对于需要远距离传输的工业显示信号，务必使用双屏蔽差分电缆（如STP-120Ω），并将屏蔽层单端接地于控制柜的星型接地点。我们在一个智能仓储项目中，将组态屏的RS485通讯线从普通双绞线更换为带屏蔽层的专用线缆后，通讯误码率从2.3%直降至0.05%以下。此外，在PCB布局上，建议将高频数字电路与触摸驱动电路保持至少5mm的物理间距，避免串扰。

优化触控算法与结构屏蔽的协同方案

硬件抗干扰只是基础，软件层面的优化同样关键。针对HMI人机界面常见的触控抖动问题，我们引入了自适应滤波算法——在触摸IC固件中增加一个滑动窗口均值滤波器，窗口长度设为4-8个采样点。当干扰导致触点坐标瞬时跳动超过10个像素时，算法会自动丢弃异常值并输出前一个稳定坐标。配合触摸屏表面的ITO镀层优化（方阻控制在150-200Ω/□），能有效抑制静电放电引起的误触发。

结构屏蔽方面，建议在显示模组与金属前框之间增加导电泡棉（压缩厚度3-5mm），确保屏体与机箱的接地阻抗低于0.1Ω。对于需要IP65防护等级的场景，还可以在触摸屏贴合层中嵌入一层纳米银线屏蔽膜，这种膜的透光率可达92%以上，但能将辐射抗扰度从3V/m提升至10V/m。我们在某化工企业的防爆环境中应用该方案后，工业显示设备在15kW变频器满负荷运行时的故障率降低了87%。

实施建议：从选型到验收的四个关键节点

• 选型阶段：优先选择内置隔离电源模块的触摸屏方案，且要求厂商提供EMC测试报告（至少满足GB/T 17626.4 Level 3等级）。
• 布线阶段：强弱电分层敷设，间距不小于20cm；信号线走线避开散热风道和电感器件。
• 安装阶段：确保屏体固定螺丝与机箱导电面充分接触，接地线截面积不小于2.5mm²。
• 验收阶段：使用近场探头扫描屏体表面辐射热点，若发现某频段超标（如常见150kHz-30MHz），可针对性加装磁环或调整滤波电容容值。

随着柔性制造对设备交互可靠性要求的持续提升，触摸屏与HMI人机界面的抗干扰设计已不再是“加分项”，而是决定自动化设备能否稳定运行的底线能力。渝中区音迪娱网络技术将持续在电源完整性、信号鲁棒性和结构屏蔽三个维度深耕，为工业现场提供更经得起电磁噪声考验的组态屏与工业显示解决方案。真正的抗干扰，不是在实验室里测出来的，而是在产线连续运行三个月、历经四季温湿度变化后依然不闪不误触的实战表现。
